انواع اتصالات لوله کشی

در ادامه سایت ارایاشیر توضیحی جامع و کامل از انواع اتصلات لوله کشی را برای شما دوستان گرامی اماده کرده است.

اتصالات لوله به منظور طولانی تر شدن و یا تغییر جهت جریان در یک سیستم لوله کشی، یک لوله را به دیگری متصل می کنند. آن ها برای ترکیب، تغییر مسیر یا کاهش جریان آب مورد استفاده قرار می گیرند و در اندازه های مختلفی وجود دارند تا لوله هایی که به آن ها وصل می شوند متناسب باشند.

ابعاد اتصالات لوله مهم است و استانداردهای اندازه برای رعایت آن وجود دارد. در حالی که بیشترشان در هر انتها دارای دهانه هایی با اندازه یکسان هستند، برخی اتصالات با دهانه هایی با اندازه متفاوت طراحی شده اند و به عنوان انتقال از یک لوله به اندازه دیگر استفاده می شوند.

این راهنما به شما کمک می کند انواع مختلف اتصالات لوله در سیستم های لوله کشی، نحوه اتصال آن ها و این که از چه موادی ساخته شده اند را یاد بگیرید. برای تهیه لوازم مورد نیاز خود آماده اید؟

اتصالات سه راهی، سه راهی 45 درجه، چهار راهی و زانویی

اتصالات سه راهی 90 درجه و 45 درجه: برای اتصال سه لوله استفاده می شوند. می توانند یک ورودی و دو خروجی را با زاویه 90 درجه به شکل "T" داشته باشند و از آنها برای تقسیم یک خط تأمین استفاده می شود، یا می توانند دو خط را به یک خروجی وصل کنند. شما اغلب اتصالات  سه راهی متصل به خطوط آب را مشاهده می کنید. اتصالات 45 درجه که مانند حرف Y  هستند و دو ورودی در آن تقریباً 45 درجه به یک خروجی واحد در تخلیه جمع می شوند. این اتصالات بیشتر برای لوله کشی های بهداشتی به فاضلاب اجازه می دهد تا لوله تخلیه از سمت داخل وارد شود، در حالی که قسمت دوم اتصال با لوله تراز شده و اجازه می دهد گازهای فاضلاب به سمت بالا تخلیه شود.

اتصالات متقاطع صلیبی شکل یا چهار راهی : دارای چهار دهانه برای اتصال لوله، به این صورت که دارای یک ورودی و سه خروجی و یا سه ورودی و یک خروجی بسته به نیاز هستند. این اتصالات چهار راهی کمتر مورد استفاده قرار می گیرد و در برخی از کارهای آبیاری استفاده می شود.

اتصالات زانویی: این نوع اتصالات، مسیر جریان بین دو لوله را تغییر می دهند. زانویی های معمولی دارای خم های 90 ، 60، 45 و 22 درجه هستند و برای چرخش مسیر استفاده می شوند.

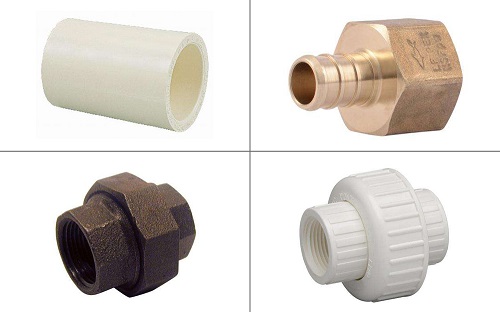

اتصالات کوپلینگ، آداپتور،بوشینگ و مهره ماسوره  (Union Fitting)

اتصالات کوپلینگ و آداپتور: اتصال دهنده های لوله به قسمت خارج از دو لوله می چسبند تا آن ها را به طور دائم وصل کنند. کوپلینگ می تواند کاهنده یا کاهش دهنده اتصال باشد، به این معنی که با اتصال یک لوله بزرگتر به اندازه کوچکتر، جریان را کاهش می دهند. در هنگام اتصال دو لوله از انواع مختلف  آداپتورها استفاده می شود. به عنوان مثال ، یک آداپتور می تواند در انتهای یک لوله ساده تعبیه شود تا بتواند اتصال را در طرف دیگر آداپتور برقرار کند.

اتصالات بوشینگ یا بوشن ها: بوشینگ ها، که گاهی اوقات بوشینگ های کاهنده نیز نامیده می شود، برای اتصال دو لوله با اندازه های مختلف استفاده می شود. قطر بزرگتر بوشینگ در داخل لوله بزرگتر قرار دارد. سپس لوله کوچکتر در انتهای کوچکتر بوشینگ قرار داده می شود.

اتصالات یونیون یا مهره ماسوره (Union Fitting) : این اتصالات به دو لوله مشابه وصل می شوند. در آن ها یک حلقه یا مهره در وسط اتصالات محکم می شود تا به دو لوله بپیوندد. با جدا کردن حلقه می توان اتصال بین دو لوله را قطع کرد در حالی که در کوپلینگ برای قطع اتصال باید آن را بُرش داد.

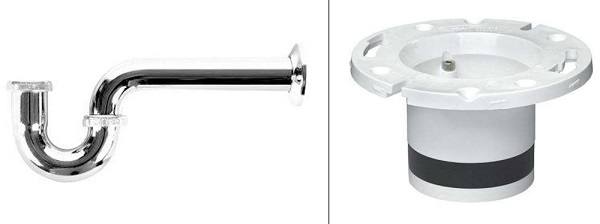

سیفونهای U یا P شکل و فلنجی

اتصالات U یا P شکل : این اتصالات شکاف ها یا خم هایی در لوله های تخلیه است که در زیر سینک ظرفشویی آشپزخانه و روشویی یافت می شوند. آنها مانند "U" یا کنار "P" شکل می گیرند و به دو هدف خدمت می کنند. اول، آب تخلیه در سیفون به دام می افتد تا مانعی ایجاد کند که از ورود گازهای فاضلاب به داخل منزل جلوگیری کند. همچنین برای جلوگیری از گرفتگی قسمت های دورتر در سیستم تخلیه، ضایعات را نیز می گیرند.

اتصالات فلنجی : اتصالات صاف و گردی هستند که با پیچ و گیره، پیوند محکمی ایجاد می کنند. هنگامی که لوله ها از دیوار، سقف و کف می گذرد، از آن ها استفاده می شود. رایج ترین آن ها برای لوله کش ها، فلنج توالت است. این همان چیزی است که یک توالت را به کف آن ایمن می کند و همچنین تخلیه توالت را به لوله تخلیه متصل می کند.

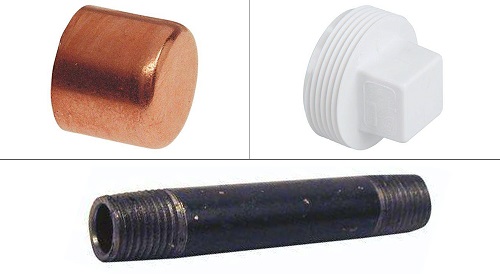

اتصالات درپوش، پلاگ و نیپل

اتصالات درپوش : یک درپوش در انتهای یک لوله قرار می گیرد تا جریان آب یا گاز متوقف شود. این اتصالات را می توان برای نقطه خاتمه دائمی یک لوله استفاده کرد یا به طور موقت برای قطع منبع در طول یک پروژه لوله کشی استفاده می شود.

اتصالات کپ : در انتهای یک لوله برای مهر و موم کردن دهانه، مشابه یک درپوش استفاده می شود. تفاوت در این است که رزوه های ان به صورت ماده است و برخلاف درپوش است که رزوه های ان به صورت نری است.

اتصالات نیپل : نیپل ها، قسمت های کوتاهِ نر در انتهای لوله هستند که برای اتصال انتهای دو لوله ماده استفاده می شوند.

روش های اتصال :

اتصالات لوله به نوع مواد، خصوصیات و عملکرد لوله ها و اتصالات بستگی دارند. روش های اتصال آن ها عبارتند از:

اتصالات فشاری: این نوع اتصالات دارای نصب سریع و آسان هستند. این دندانه ها دارای حلقه مخصوص O شکل و فلزی هستند تا بتوانند در شرایط کم فشار، اتصال ضد آب داشته باشند. آن ها می توانند در موقعیت های خاص با لوله های PEX ، PVC و لوله مسی استفاده شوند.

اتصالات دنده ای: لوله ها و اتصالات ماده در قسمت داخلی اتصالات وصل شده و در اطراف اتصالات نر قرار می گیرند، که در قسمت بیرونی دارای دنده است. اگر یک بطری را در نظر بگیرید، درب بطری اتصال ماده و سر بطری، نر است.

اتصالات جوشی : اتصالات لوله دائمی و بدون نشت در اطراف درز برنجی یا اتصالات مس و لوله ها استفاده می شوند.

اتصالات لغزشی: لوله ها و اتصالات پلاستیکی با دیواره های صاف که به راحتی می توانند در کنار هم قرار گیرند با استفاده از بتونه و سیمان حلال سریع خشک می شوند.

اتصالات فشاری: این اتصالات دارای بدنه دنده ای، مهره ای و آستینی به نام "فرول" می باشند تا با فشرده سازی یک اتصال محکم ایجاد کنند.

اتصالات شعله ور: برای مصارف آب با فشار زیاد و گاز مورد استفاده قرار می گیرد، یک مهره شعله ور و اتصال مخروطی شکل به لوله وصل می شود و اتصالات را بعد از اینکه لوله با یک وسیله خاص شعله ور شد وصل می کند.

اتصالات “Crimp” : پس از وارد کردن اتصالات ، از یک ابزار ویژه برای فشردن و یا چفت شدن حلقه فلزی در اطراف لوله استفاده می شود.

اتصالات گیره: پس از این که اتصالات نصب می شود، یک گیره در اطراف لوله به صورت محکم قرار می گیرد.

جنس اتصالات لوله:

انواع اتصالات لوله کشی در جنس مشابه لوله های داخلی، چه CPVC ، برنجی یا گالوانیزه قرار می گیرند. به طور کلی، از اتصالات PVC برای لوله های PVC، اتصالات مسی برای لوله های مسی و غیره استفاده می شود.

استثنائات و مواردی وجود دارد که باید به آن ها توجه کنید:

اتصالات PEX را می توان با فلز یا پلاستیک تهیه کرد و برای لوله های PEX استفاده می شود.

برخی از انواع اتصالات برای انتقال لوله از یک جنس به لوله ساخته شده از مواد دیگر طراحی شده اند.

برنج با روکش کروم غالباً زمانی مورد استفاده قرار می گیرد که می توان قسمتی از سیستم لوله کشی را در مناطقی مانند زیر سینک حمام مشاهده کرد. لوله های فلزی براق ظاهری جذاب دارند که نیازی به پنهان شدن آن ها توسط یک کابینت یا دکور نیست.

نکته: PVC فقط باید برای مصارف آب سرد استفاده شود زیرا درجه حرارت بالا می تواند باعث خرابی آن شود.
